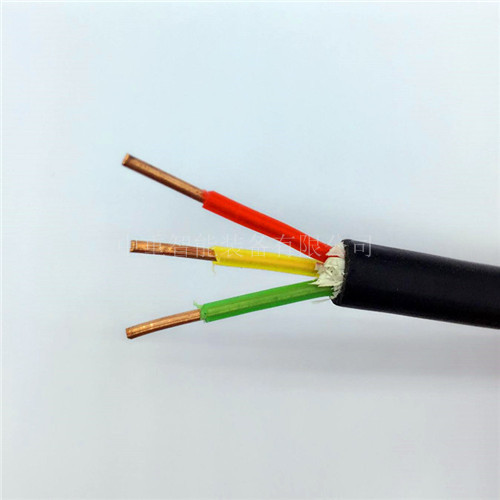

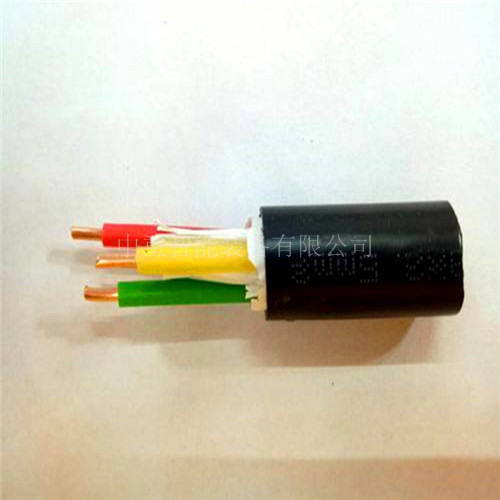

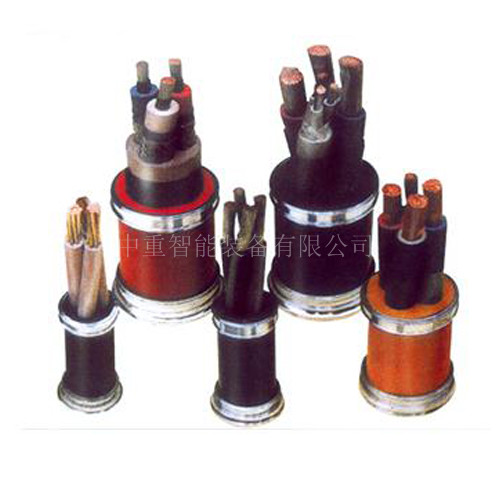

礦用電纜是煤礦用電纜的簡稱，礦用電纜均為阻燃電纜。U型（M型）煤礦用橡套電纜。

礦用橡套軟電纜適用于工頻額定電壓U0/U 8.7/10KV及以下礦用動力裝置用移動敷設的電纜。

礦用電纜特性

工頻額定電壓U0/U為380/660V、660/1140V、1.9/3.3kv、3.6/6kv、6/10KV、8.7/10KV。

電纜導體的最高允許工作溫度：65℃ 90℃。

電纜允許最低的工作環境溫度為-35℃。

電纜彎曲半徑：不大于電纜外徑的6倍。

礦用電纜結構

1、導線：退火裸銅線，銅線直徑為0．30，0．42，0．52，0．60，0．70，0．80，0．90(mm)。

2、絕緣材料：高密度聚乙烯或聚丙烯，按照全色譜標準標明絕緣線的顏色。

3、絕緣線對：把二根不同顏色的絕緣線按不同的節距扭絞成對，并采用規定的色譜組合以便識別線對

4、通信電纜纜芯結構：以1對為基本單位，超過25對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同單的位。100對及以上線對的電纜加有1%的預備線對，但最多不超過6對。纜芯內的間隙用石油膏填充。

5、纜芯包帶：用聚脂薄膜帶繞包。

6、屏蔽：銅絲屏蔽或用軋紋(或不軋紋)金屬帶，金屬帶縱包于通信電纜纜芯包帶之外。

7、護套：藍色低密度聚乙烯。也可提供雙層護套的通信電纜。
