E型銷

本實用新型為了解決帶式輸送機機身在安裝時利用常規標準件安裝效率低下以及容易因銹蝕導致拆解困難的問題，提供了一種用于帶式輸送機機身快速連接的E型銷。

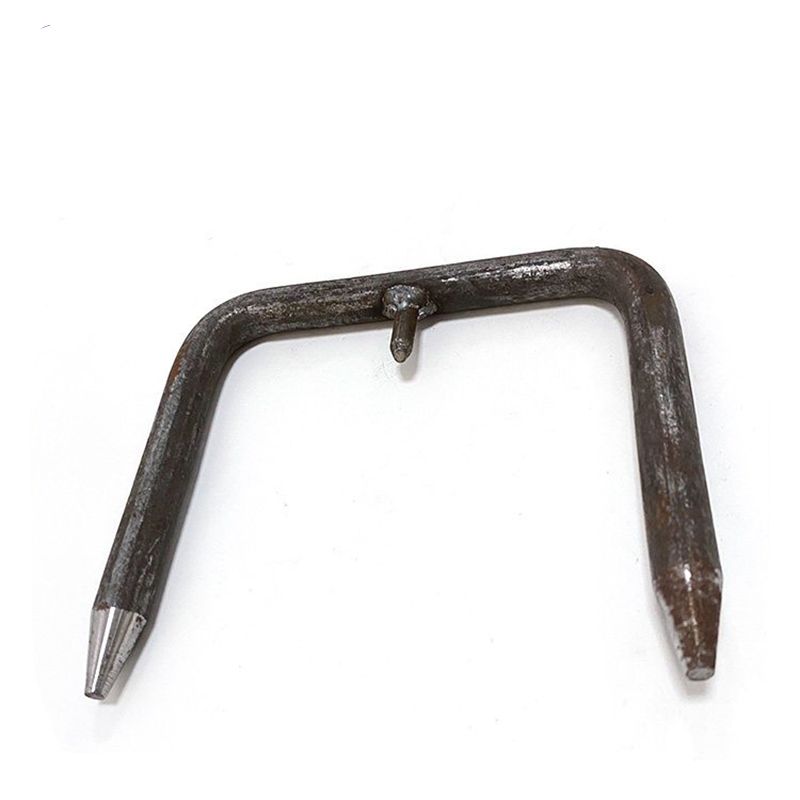

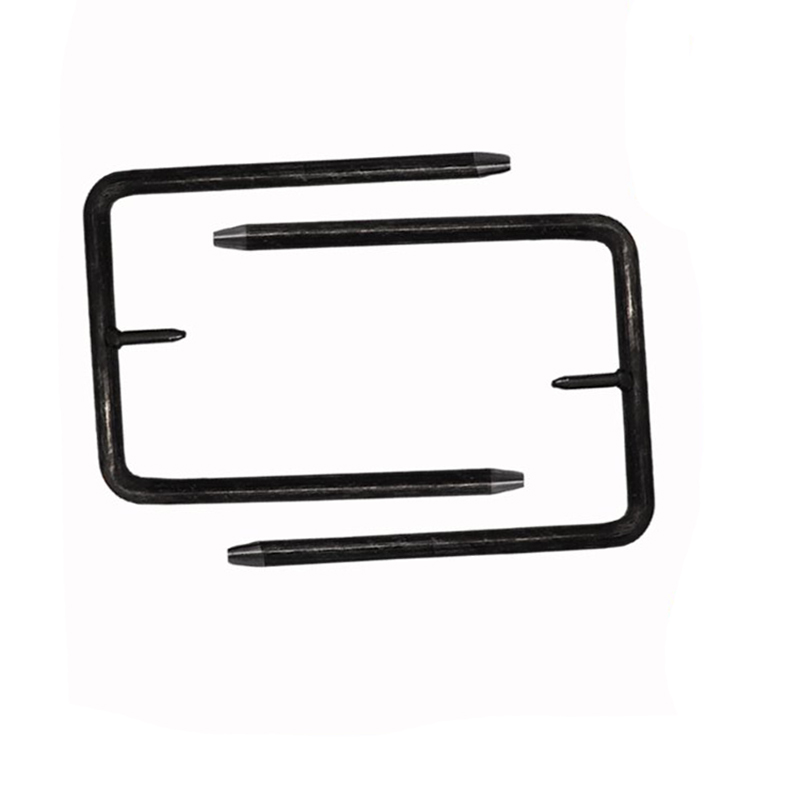

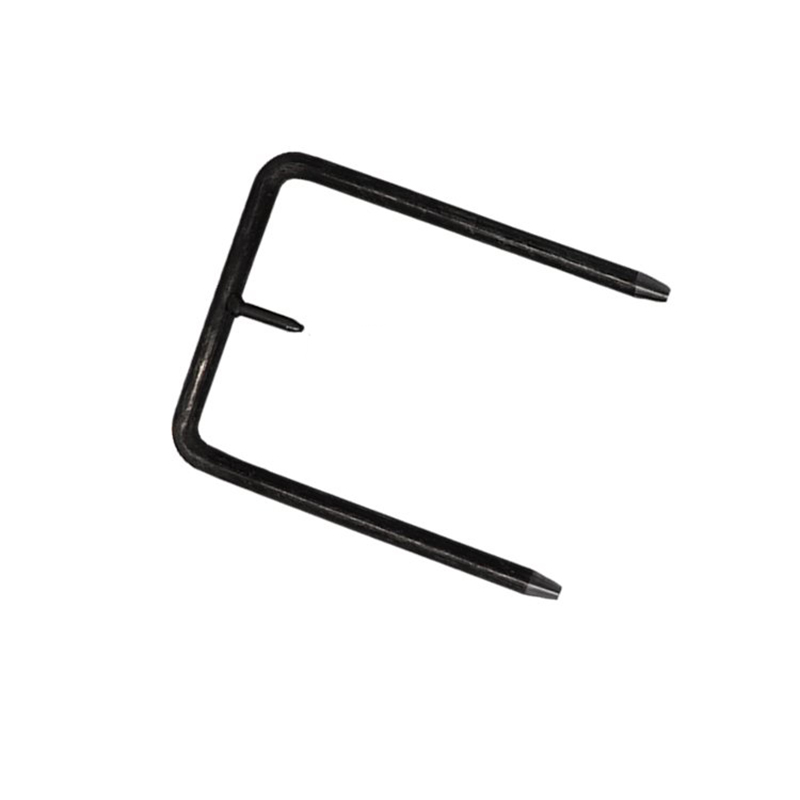

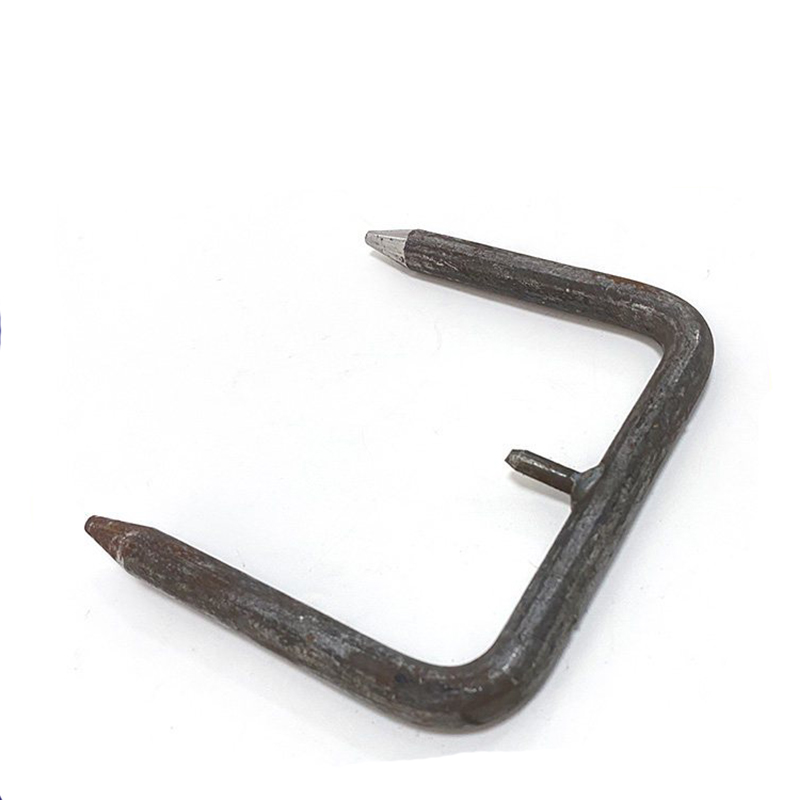

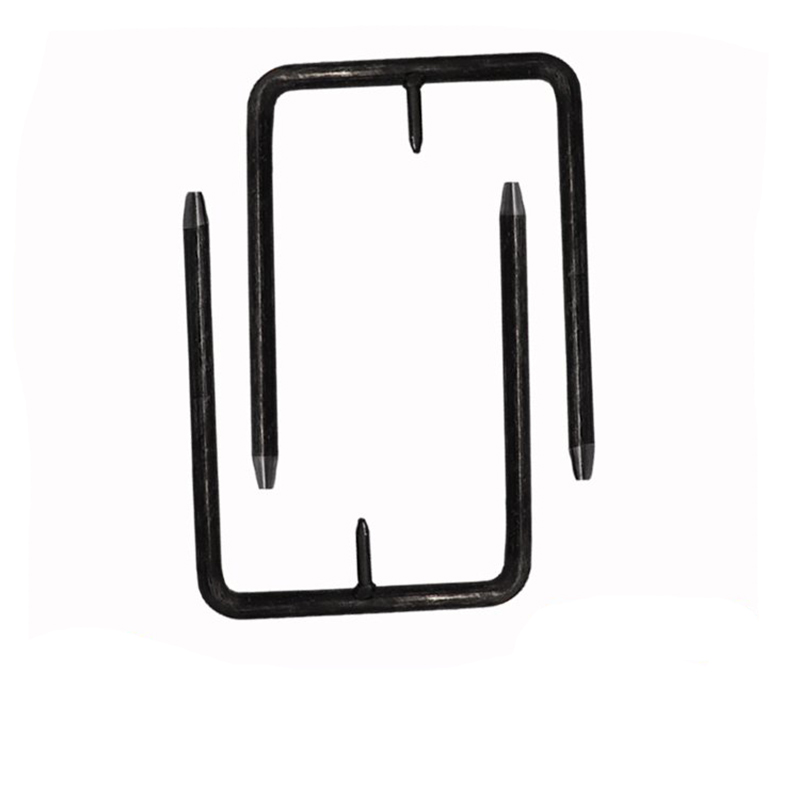

本實用新型是通過如下技術方案實現的：一種用于帶式輸送機機身快速連接的E型銷，包括帶式輸送機的支腿、上托輥架和中間架，還包括E型銷，支腿與中間架以及中間架與上托輥架間均通過E型銷插接固定，E型銷由U型主體和定位銷組成，定位銷設置在U型主體的閉口端中部，在支腿與中間架以及中間架與上托輥架的連接部位設置有用于E型銷的連接的孔洞。

進一步的，U型主體和定位銷的端頭均為圓臺狀。圓臺狀的U型主體和定位銷的端頭帶有一定的錐度，便于E型銷與孔洞的連接定位。

進一步的，定位銷的直徑大于U型主體直徑的1/3且小于U型主體直徑的2/3，定位銷的長度大于U型主體直徑的3倍且小于U型主體開口端長度的1/2。

本實用新型相比現有技術具有的有益效果是：

本實用新型通過具有特殊結構的E型銷取代了常規條件下使用螺栓作為帶式輸送機機身作為連接部件，僅需將E型銷設置在支腿與中間架以及中間架與上托輥架的連接部位后，并調整E型銷與孔洞的相對位置，再利用錘頭將其打入連接孔洞即可實現連接固定。本實用新型方便快捷，能夠大大提高帶式輸送機機身的拆裝效率。
