TDY系列單軌吊

產品簡介：

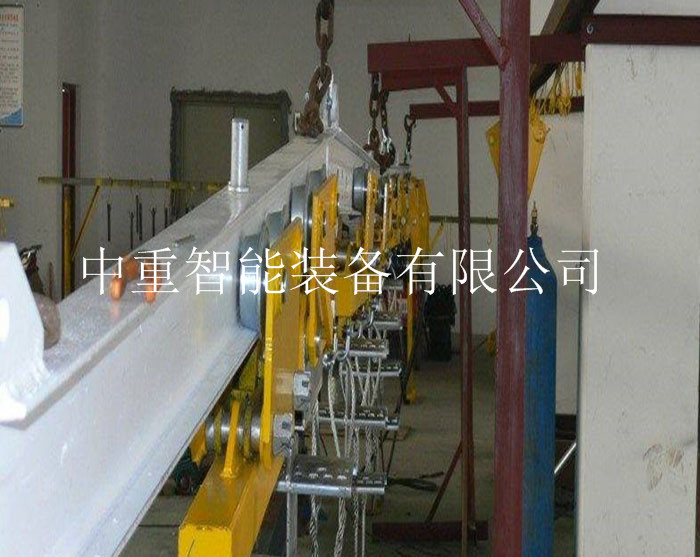

TDY100/14型礦用電纜拖運車（也稱“電纜拖掛單軌吊”），是利用懸空軌道，以液壓為動力，實現煤礦井下綜采工作面端頭電纜拖動與臨時儲存的一種裝置。該裝置作為礦山井下電纜拖動、吊掛的專用設備，可達到減少電纜移動次數，減少工作人員，減輕工人勞動強度的效果。本機器采用液壓推拉裝置以及液壓彈簧復合剎車裝置，保證了設備使用的安全可靠。

產品特點：

1.電纜只需一次鋪設，減輕工人勞動強度。

設備操作十分簡單，前后移動只需動作三個閥柄即可完成，操作靈活方便。原有的電纜移動方式至少需要34個人協調才能完成的工作，采用本裝置后則只需要一個人即可，提高了工作效率，節約了人員的開支。

2.借用綜采工作面的乳化液泵站為動力源，不需另配備液壓系統。

3.采用剎腹板式雙彈簧液壓復合制動器，制動力大、對導軌精度及強度要求低，無任何電力設備的參與，保證設備使用安全可靠。

4.設備體積小、重量輕。標配部件外型尺寸(長×寬×高)： 980×580×680。

5.各部件均可獨立拆裝，運輸、安裝方便。

單軌吊技術參數：

l 適用巷道傾角：                 0°18°

l 工作介質：                     乳化液

l 工作壓力：                     2031.5MPa

l 牽引力：                   70KN

l 推移行程：                     1000mm

l速度：                 80m/h

l 外供乳化液工作壓力：           2031.5MPa

l 單個制動裝置的靜制動力：   70KN

l 設備外形（寬x高）：            660x460

拖掛長度：                 150m

l 操作方式：                     手動

l 設備總重量：                   6500Kg
